Descrição
2000x1000x450
Cód. TK10213

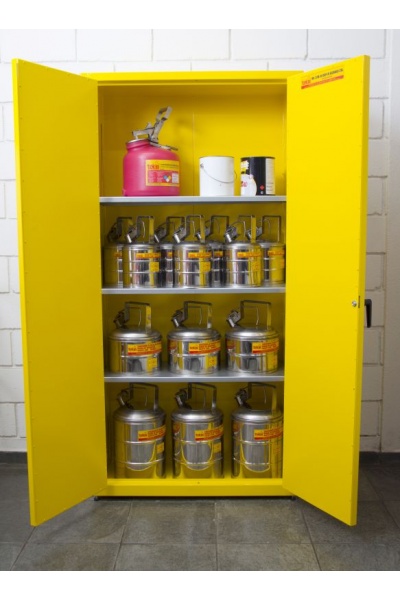

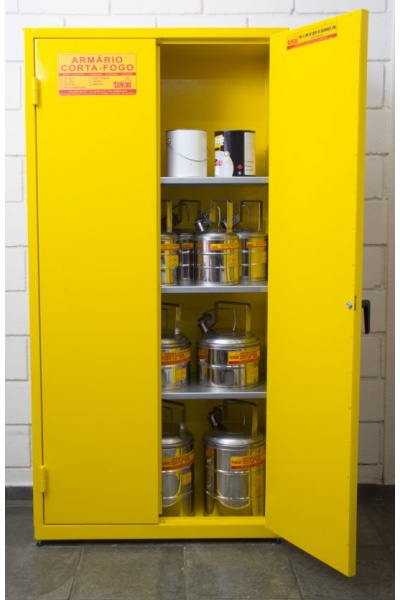

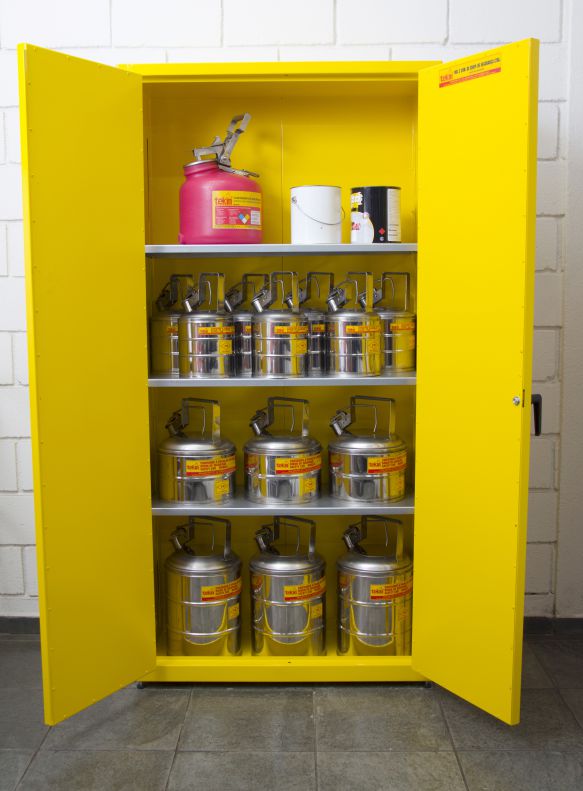

Armário corta fogo para solventes e ou líquidos perigosos são construídos com chapas de aço carbono interna e externamente, entre as chapas será preenchido com uma camada de isolante resistente em todo o seu contorno. Possui abertura na parte superior e na parte inferior com duplo sistema corta chama. Que funciona como respiros de ventilação para gases leves e pesados dos solventes . O único armário projetado para resistir a 900 graus célsius por 1 hora. Terá uma base na parte inferior construída com perfilado de chapa U reforçado com roscas em suas extremidades para a instalação de 4 pés niveladoras , duas portas com trinco Cremona antifaiscante e embutido com 2 chaves, internamente terá prateleiras móveis e reguláveis e que podem ser colocadas (instaladas ) com a aba para cima e ou para baixo e na altura ideal para sua necessidade e de acordo com a altura de seus recipientes de combustíveis, pois internamente dos armários corta fogo e ou corta chamas da TEKIN se dispõe de 4 réguas com escalas de 15 em 15cm para melhor aproveitamento do mesmo. O conjunto será entregue pintado na parte interna e externa, na cor vermelha ou na cor desejada. Este armário atende, a regulamentação N.F.P.A.30, O.S.H.A, NR 20, NB 98, da Portaria 3214/78,UL 1275-Flammable E Combustible liquid storage cabinets e NBR 17505-4 além de passarem por teste de resistência ao fogo pelo IPT –Instituto de pesquisas tecnológicas em ensaios de resistência ao fogo de acordo as normas citadas acima.
( armário corta chama e ou corta fogo Seguro para centralizar solventes e líquidos perigosos em geral )
São construídos sob alto controle de qualidade e para especificações exatas para indústrias.
Eles fornecem o armazenamento seguro em locais convenientes próximos ao trabalho, evitando assim o transporte por longas distancias de solventes , inflamáveis , combustíveis , corrosivos, pesticidas e reagentes químicos.
Segurança Embutida incorporada na construção do armário corta fogo para solventes ,combustíveis , inflamáveis e líquidos perigosos em geral.
Aresta de abertura em ambos os lados do armário corta -fogo e com sistema corta-chamas para prevenir explosão quando mecanicamente sofre descargas mecânicas.
Fechadura embutida e antifaísca com travamento em três pontos para prevenir o acesso não autorizado.
Para questão do aterramento dos armário corta fogo para solventes, inflamáveis e combustíveis e líquidos perigosos é a mesma, a Tekin foi além deixando-a bem ampla no sentido de proporcionar a seus clientes o melhor mais próximo e mais cômodo ponto, ou seja, em todo seu contorno possui pontos para aterramento, bastando para isto remover um rebite para colocação de um parafuso atarraxam-te com seu cabo de aterramento.
Conveniência Embutida incorporada na construção do armário corta fogo para solventes , combustíveis , inflamáveis, e líquidos perigosos.
Fechamento contínuo para cima e para baixo e lado para maior segurança.

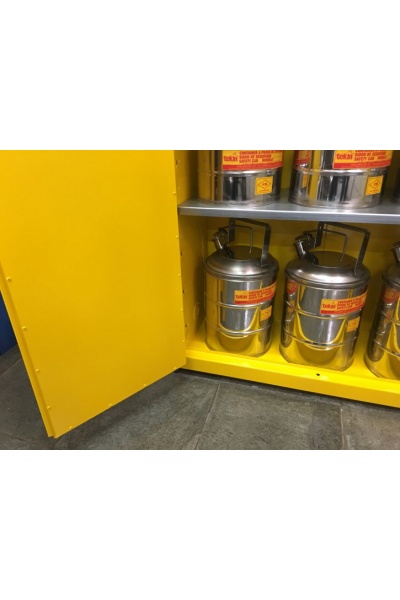

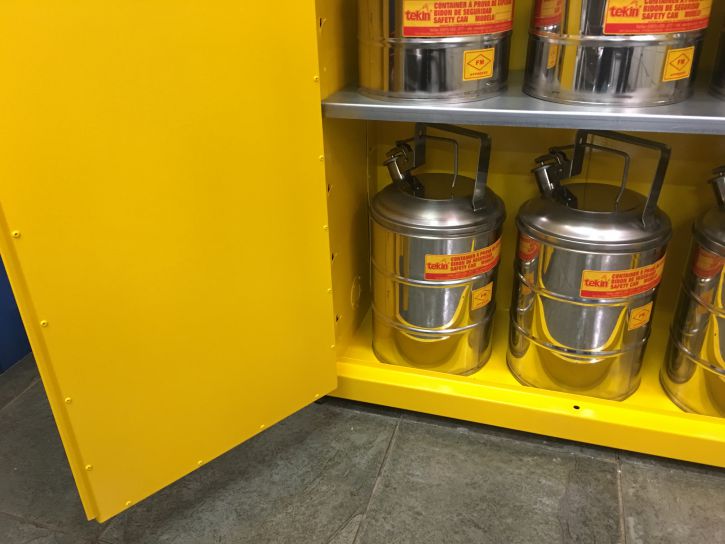

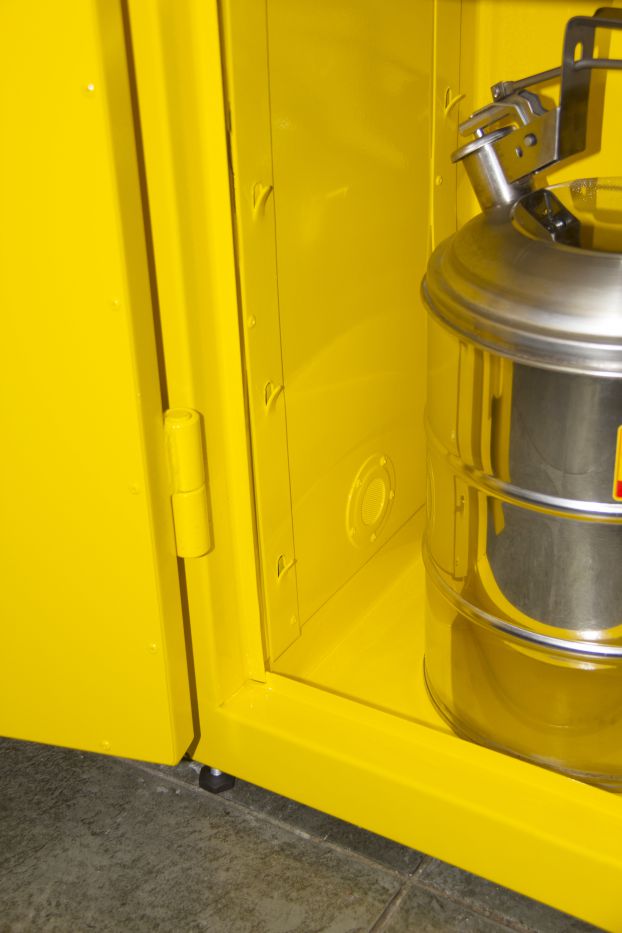

Possui sistema de fácil regulagem para as prateleiras.
Reforço em viga “u” com 3 mm de espessura e 100mm de altura para menor contato com o chão e reforço para transporte, com escala de 15 em 15 cm para melhor aproveitamento de seu espaço interno.

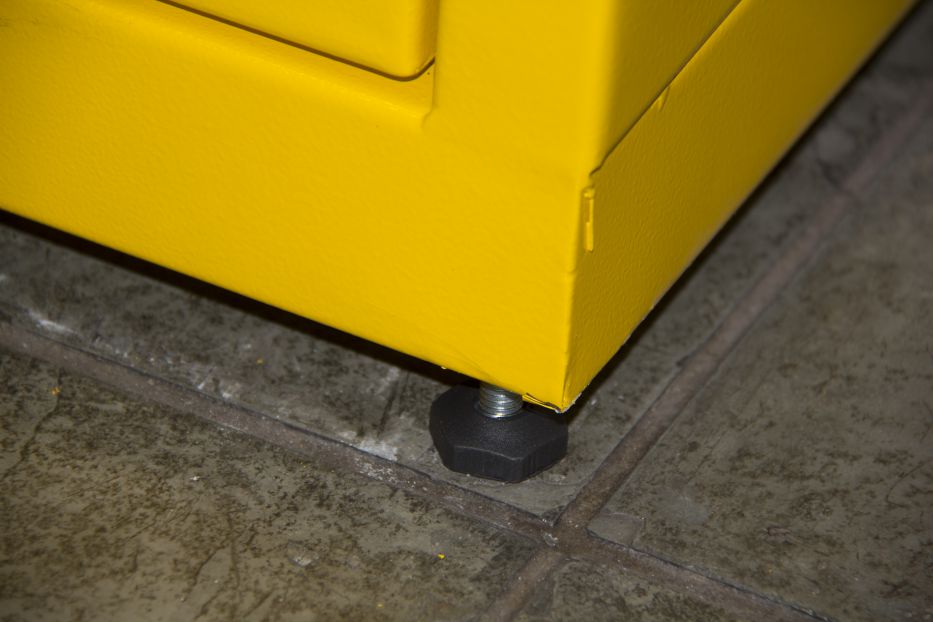

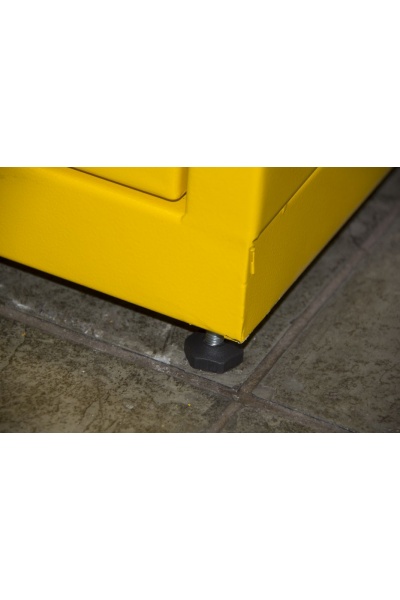

Possui também os 4 pés niveladores para que não fiquem em contato com o piso e também para mantê-lo perfeitamente nivelado
Qualidade Embutida incorporada na construção do armário corta fogo para solventes, combustíveis , inflamáveis e ou líquidos perigosos.
Entre as paredes duplas, fabricadas com chapas de aço nº18, tanto interna e externamente há uma camada de isolamento térmico ,além de ser totalmente reforçado com vincos internamente e externamente para maior resistência.

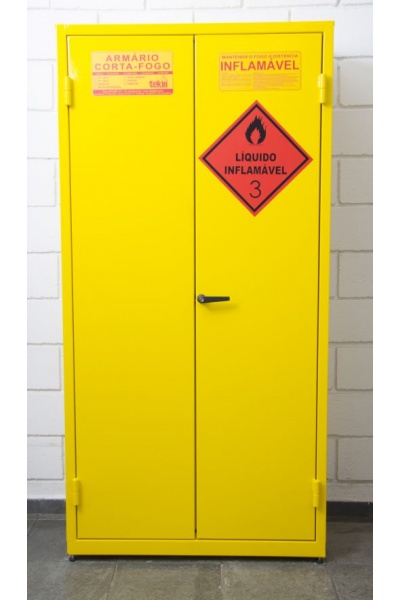

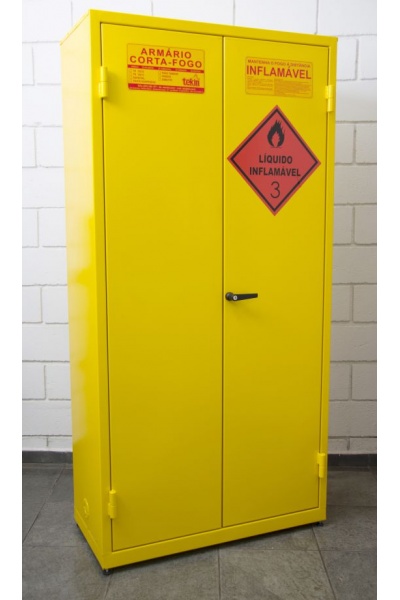

Dispõe de um adesivo sinalizador de MANTENHA O FOGO A DISTANCIA- INFLAMAVEL ( KEEP FIRE AWAY) bem como também o adesivo com as instruções de uso e normas compatíveis ao produto.

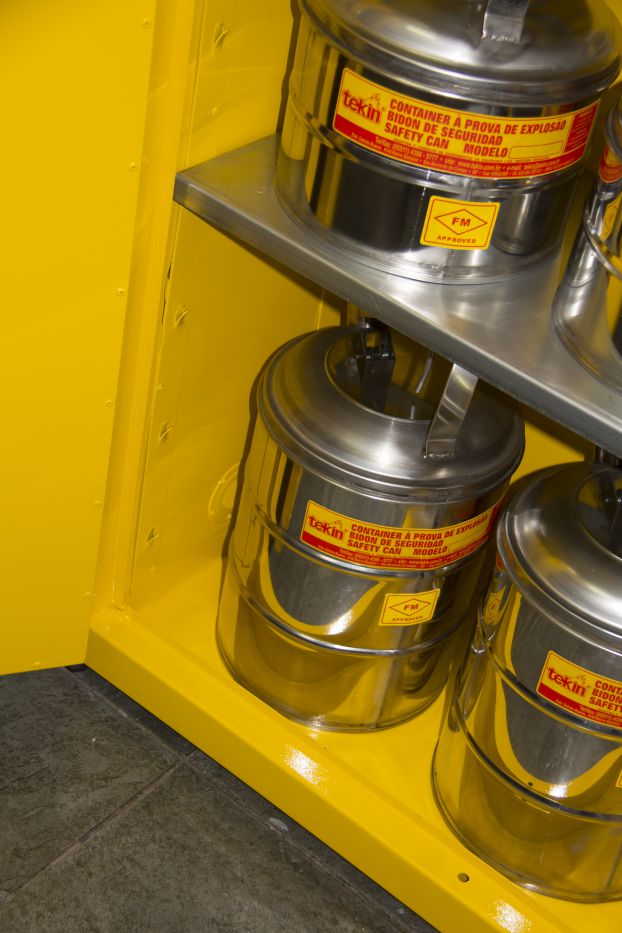

A capacidade de carga dissipada de cada prateleira é de 80 kg também testadas em laboratório( IPT) em chapas de aço galvanizado a fogo para linha de armário corta fogo para inflamáveis e ou combustíveis e em aço inoxidável revestido em polímero resistente a corrosivos para a linha de armário corta fogo e de segurança para corrosivos e ou pesticidas e estas em mesmo tom do armário
Pintado na cor vermelho (Red) para estocagem de solventes e combustível- Classe III (storage combustible liquids class III).Cor padrão nacional, normalmente utilizada na linha de Armário corta fogo para inflamáveis e solventes e Armário para solvente, além dos armários de segurança para solvente e armários corta chama e armários de segurança.
Pintado na cor amarelo (yellow) para estocagem de líquidos inflamáveis em geral (storage flammable liquids), cor característica para o armário corta fogo para líquidos inflamáveis, armários corta chama para inflamáveis , e armário de segurança para inflamáveis e ou líquidos perigosos.
Pintado na cor Azul (blue) para estocagem de ácidos (storage de acids).Cor característica do armário corta fogo para liquido corrosivo, armários corta chama para corrosivos ,ácidos, álcalis etc.
Pintado na cor verde (green) para estocagem de pesticidas e inseticidas (storage de peticides and insecticides).cor característica para os armários corta fogo para pesticida e inseticida, armários corta chama para pesticidas e inseticidas, e armário de segurança para pesticidas e inseticidas
Os armários corta-fogo para combustíveis , armário corta fogo para combustíveis e líquidos perigosos de laboratórios, podem ser encontrados em várias dimensões (de acordo com a necessidade do cliente) e as divisões internas (prateleiras) podem ser solicitadas na quantidade desejada.
Estes armários corta fogo , corta chama para combustíveis , estão preparados para receberem Líquidos perigosos como :
Gasolina , diesel, óleos em geral , álcool , pólvora , explosivos , querosene, Acetaldeído, Acetona, Acetonitrila, Benzeno, Etanol, Éter dietílico, Formaldeído, Heptano, Hexano, Metanol, Óxido de propileno, Piridina, Propanol, Tolueno, Xilenos,etc;
Obs: Outras medidas e cores sob consulta.
Solicite orçamento para outras Medidas
Aplicação:
O mesmo é utilizado para armazenamento de líquidos inflamáveis , combustíveis, pesticidas , corrosivos , reagentes químicos e solventes em geral , além de combustíveis como papeis etc.
Especificações:
| Código |
Modelo |
Altura |
Largurar |
Profundidade |
Prateleiras |
Peso |
Material |
| 10213 |
Armário Corta Fogo TK20 modelo Standard |
2000mm |
1000mm |
450mm |
3 móveis e 1 no piso como dique contenção |
180kg |
Aço carbono |
ARMARIO CORTA FOGO PARA SOLVENTES e LÍQUIDOS PERIGOSOS COM CAPACIDADE DE 60 GALÕES ATENDEM A NBR 17505-4, UL 1579, NR 20 e NFPA30 , OSHA CFR29 ambas NORTE AMERICANA.
Inflamável e combustível
A principal referência para caracterizar um líquido como inflamável e combustível é o ponto de fulgor (PF). Segundo a NR-20 eles são definidos desta forma: Líquidos Inflamável: são líquidos que possuem ponto de fulgor ≤ 60º C. De modo geral, os líquidos inflamáveis são aqueles que entram em combustão com muita facilidade, exemplos deles são o acetileno, solvente, gasolina, benzeno, detergentes sintéticos etc… Já o combustível é uma reação química do tipo exotérmica (libera calor), este fenômeno é chamado de combustão, exemplos deles são óleo diesel, gás liquefeito propano (GLP), querosene etc… Líquido Combustível: Todo produto que possua um ponto de fulgor superior 60ºC e inferior a 93ºC. Fatores que podem contribuir para a combustão são: existência de uma atmosfera oxidante (ar), acúmulo de gás ou vapor inflamável e as fontes de ignição. Por este motivo, para prevenção de incêndios, deve-se ter controle total destes agentes, principalmente das fontes de ignição, as quais são representadas pela eletricidade estática, faíscas, brasa de cigarro, compressão adiabática e chama direta.
NFPA 30, Código de líquidos combustíveis ou inflamáveis
Por que as definições de “líquido inflamável” e “líquido combustível” no NFPA 30 diferem das utilizadas pelo Departamento de Transportes de Estados Unidos?
A definição e a classificação dos líquidos inflamáveis e combustíveis são tratadas na Seção 1.7 do NFPA 30. Um líquido inflamável é definido como um líquido cujo ponto de fulgor não excede 100°F, quando testado por método de ensaio de queimador de copo, enquanto um líquido combustível tem um ponto de fulgor de 100°F ou mais, também testado por método de copo fechado. Esses grandes grupos são ulteriormente classificados como segue:
· Classe IA – Ponto de Fulgor inferior a 73°F; Ponto de Ebulição inferior a 100°F
· Classe IB – Ponto de Fulgor inferior a 73°; Ponto de Ebulição igual ou superior a 100°F
· Classe IC – Ponto de Fulgor igual ou superior a 73°F, mas inferior a 100°F
· Classe II – Ponto de Fulgor igual ou superior a 100°F, mas inferior a 140°F
· Classe IIIA – Ponto de Fulgor igual ou superior a 140°F, mas inferior a 200°F
· Classe IIIB – Ponto de Fulgor igual ou superior a 200°F
Essas definições e classificações foram corrigidas, anos atrás, entre a NFPA, o Departamento de Transportes dos Estados Unidos (DOT) e a OSHA (Occupational Safety and Health Administration), em uma tentativa de eliminar as inconsistências nas definições usadas naquela época. Desde então, o DOT mudou a sua definição de “líquido inflamável”, elevando o limite superior a 141° F (60.5°). Isso foi feito porque os Estados Unidos participam de um conjunto mundial de regulamentos relativos a materiais perigosos patrocinados pelas Nações Unidas e devem usar as definições das Nações Unidas, pelo menos no âmbito do transporte internacional. Notem, entretanto, que os regulamentos do DOT incluem uma chamada “isenção doméstica” que permite a um expedidor de re-categorizar como líquido combustível todo líquido cujo ponto de fulgor se encontre no leque de valores da Classe II da NFPA e que não corresponda a nenhuma outra definição de material perigoso.
Quais são os exemplos comuns dos vários líquidos inflamáveis e combustíveis classificados pela NFPA 30?
· Classe IA – Éter dietílico, óxido de etileno, alguns petróleos leves
· Classe IB – Gasolinas para motores e aviação, tolueno, vernizes, diluentes para vernizes
· Classe IC – Xileno, algumas pinturas, alguns cimentos à base de solvente
· Classe II – Diesel, diluente para pintura
· Classe IIIA – Combustível para aquecimento doméstico
· Classe IIIB – Óleos de cozinha, óleos lubrificantes, óleos de motor
TÓPICOS INPORTANTES:
Certos recipientes de segurança têm uma proteção de tela metálica e corta chama nos seus bicos que serve de barreira contra as chamas; outros não a têm. Essa proteção é obrigatória?
A proteção não é exigida pelo NFPA 30. Entretanto, algumas organizações independentes de certificação requerem a proteção para a obtenção da certificação ou aprovação.
Alguns gabinetes de armazenagem de líquidos inflamáveis têm um parafuso de ligação a terra. É obrigatória a ligação a terra dos gabinetes?
A NFPA 30 não exige que um gabinete seja ligado a terra. Muitos fabricantes fornecem um parafuso de ligação a terra nos seus gabinetes por ser conveniente para o utilizador. O utilizador pode conectar esse parafuso a terra de um edifício e utilizar o ponto de ligação a terra, montado no gabinete, quando necessário para ligar a terra recipientes individuais, a partir dos quais é distribuído o líquido.
É obrigatório que os gabinetes de armazenagem de líquidos inflamáveis tenham ventilação?
O NFPA 30 não exige um sistema de ventilação por exaustão para os gabinetes de armazenagem, apesar de muitos gabinetes terem acessórios colocados que podem ser utilizados para esse fim. A ventilação por exaustão deve ser fornecida apenas, quando exigida pelos materiais no gabinete, por exemplo para materiais particularmente tóxicos ou nocivos. Caso existam as instruções do fabricante, devem ser seguidas. Em geral, a ventilação envolve dutos ou tubos de aço de pequeno diâmetro que conduzem o ar diretamente e pelo caminho mais curto até o exterior do edifício. A extração deve ser feita na parte inferior do gabinete.
